Bomba centrífuga vertical multietapa · Grundfos CR

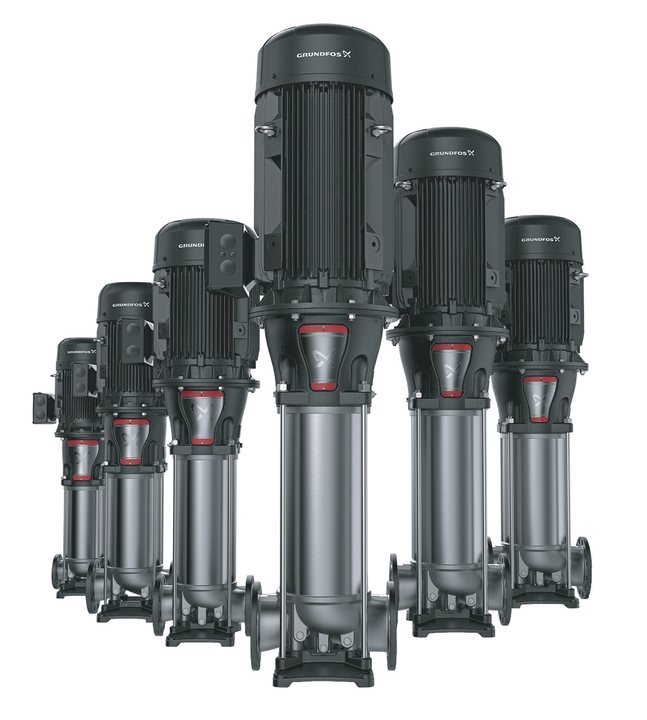

Grundfos CR y CRE: bombas multietapa industriales
La línea Grundfos CR es la familia de bombas centrífugas verticales multietapa más usada en industria mundial. Construidas en acero inoxidable AISI 304 o AISI 316, cubren caudales hasta 1.500 m³/h y alturas hasta 330 metros. La variante CRE incluye variador de frecuencia integrado y motor MGE IE5 para máxima eficiencia energética.
Familia CR: subseries por caudal nominal
| Serie | Caudal nominal | Altura máx | Etapas máx | Aplicación típica |
|---|---|---|---|---|
| CR 1s / CRE 1s | 0,5-1,5 m³/h | 225 m | 36 | dosificación química, alta presión bajo caudal |
| CR 1 / CRE 1 | 1-2,5 m³/h | 225 m | 36 | presurización chica industrial |
| CR 3 / CRE 3 | 3-5 m³/h | 240 m | 29 | edificios bajos, talleres |
| CR 5 / CRE 5 | 5-9 m³/h | 270 m | 36 | edificios 10-15 plantas, industria mediana |
| CR 10 / CRE 10 | 10-15 m³/h | 240 m | 22 | industria mediana, riego |
| CR 15 / CRE 15 | 15-22 m³/h | 225 m | 17 | industria, climatización |
| CR 20 / CRE 20 | 20-30 m³/h | 225 m | 17 | industria pesada |
| CR 32 / CRE 32 | 32-50 m³/h | 225 m | 14 | gran caudal industrial |
| CR 45 / CRE 45 | 45-70 m³/h | 200 m | 13 | refrigeración, climatización industrial |
| CR 64 / CRE 64 | 64-100 m³/h | 200 m | 11 | industria pesada de gran caudal |
| CR 90 / CRE 90 | 90-160 m³/h | 240 m | 9 | grandes plantas, minería |
| CR 95-185 | 95-1.500 m³/h | 330 m | 6 | industria muy pesada, gran caudal |
Materiales: CR (304) vs CRN (316) vs CRT (Titanium)
Grundfos diferencia las CR según el material de las partes en contacto con el líquido:
- CR (estándar): impulsor y voluta en acero inox AISI 304. Para agua de calidad estándar, agua potable, glicol.
- CRN: AISI 316. Para fluidos químicamente agresivos: ácidos diluidos, agua salobre, fluidos orgánicos, agua desmineralizada.
- CRT: Titanio. Para fluidos altamente corrosivos: agua de mar, ácidos concentrados, bromuro de litio.
- CRI: versión industrial liviana con impulsores en composite. Más económica pero limitada en presión.
CR vs CRE: ¿cuándo conviene el variador integrado?
La versión CRE incorpora un variador de frecuencia y motor IE5 (eficiencia máxima) directamente en el equipo, eliminando la necesidad de armar el conjunto bomba + VFD en tablero externo. Ventajas:
- Ahorro energético 25-50 % vs operación con válvula reguladora.
- Presión constante automática con sensor de presión integrado.
- Cableado simplificado en tablero: solo arranque/parada y consigna.
- Comunicación industrial: Modbus RTU/TCP, BACnet, GENIbus de fábrica.
La CR estándar es preferible cuando ya tenés un tablero con VFD WEG/Siemens/Schneider que querés reusar, o cuando la aplicación opera a caudal fijo todo el tiempo.
Aplicaciones industriales típicas
- Edificios premium y hoteles: presurización de 10-30 plantas en sistema booster con 2-4 CRE en paralelo.
- Industria alimenticia: agua de proceso higiénico, CIP, dosificación de aditivos. CRN en AISI 316.
- Cervecerías: alimentación de calderas, transferencia de mosto, CIP de tanques.
- Climatización industrial: circuito primario de agua helada, chiller de gran porte.
- Tratamiento de agua: ósmosis inversa (alta presión), filtración multietapa.
- Lavados industriales: alta presión para limpieza CIP de tanques y líneas.
Sistema booster Hydro MPC: para edificios o industria con caudal variable de hasta 1.000 m³/h, se arma un grupo con 2 a 6 bombas CRE en paralelo, controladas por un PLC dedicado. La carga se reparte automáticamente y el sistema mantiene presión constante con caudal variable de 5 a 100 %. Ver Hydro MPC →
Selección técnica de una CR
Para dimensionar una bomba CR correctamente necesitás definir:
- Caudal de diseño Q (m³/h): es el caudal de pico que se va a demandar. Sobredimensionar 10-15 % por margen de seguridad.
- Altura manométrica H (m): suma de altura geométrica + pérdida de carga por fricción + presión de descarga requerida. Para edificios típicamente 35 + 0,5 × cantidad de plantas + 10 m.
- Naturaleza del líquido: agua potable → CR. Aguas duras o salobres → CRN. Líquidos químicos → CRT.
- Temperatura del líquido: hasta 120 °C con sello estándar, hasta 180 °C con sello reforzado y refrigerado.
- NPSH disponible: presión mínima de aspiración en succión. Crítico cuando la bomba está sobre nivel del tanque (instalación con succión positiva).
Fotos y catálogos
¿Necesitás dimensionar una Grundfos CR para tu proyecto?
Mandanos caudal, altura, fluido y temperatura. En 24-48 hs te devolvemos modelo recomendado, curva de funcionamiento y cotización con stock local.
