Mecánica lineal
Guías lineales, tornillos a bolas recirculantes, rodamientos lineales, guías con roldanas, acoples y anillos de fijación. Asesoramos en selección y dimensionamiento por carga, carrera y precisión.
Selección por aplicación, no por catálogo.
La mecánica lineal mal dimensionada genera vibración, juego, desgaste prematuro y pérdida de precisión. La selección correcta depende de carga, voladizo, carrera, velocidad y entorno. Le damos vueltas al cálculo antes de cotizar.
Trabajamos con Hiwin, TBI Motion y equivalentes genéricos según presupuesto y criticidad. Para servos y motores, ver Motores paso a paso y servos en Robótica industrial.
· 4 líneas
Guías lineales
Hiwin
Serie HG
Guías lineales de bolas tipo carga pesada. Estándar de la industria para máquinas-herramienta y CNC.
Tamaño de riel15 / 20 / 25 / 30 / 35 / 45 / 55 / 65 mm
Carga dinámicaHasta 248 kN según tamaño
PrecisiónN · H · P · SP · UP
AplicaciónCNC, máquinas-herramienta, automatización pesada
Carros disponiblesHGH (flange) · HGW (lateral) · HGL (low)
Precio · consultar
Consultar →
Hiwin
Serie EG
Guías de perfil bajo, compactas. Ideales para equipos donde el espacio es crítico.
Tamaño de riel15 / 20 / 25 / 30 / 35 mm
Altura del carroReducida vs. HG
PrecisiónN · H · P · SP
AplicaciónEquipos compactos, automatización liviana
Carros disponiblesEGH (flange) · EGW (lateral)
Precio · consultar
Consultar →
Hiwin
Serie MGN / MGW
Guías miniatura para equipos pequeños, óptica, robótica colaborativa y semiconductores.
Tamaño de riel7 / 9 / 12 / 15 mm
Capacidad de cargaReducida — alta precisión
AplicaciónEquipos médicos, óptica, electrónica
VariantesMGN (estándar) · MGW (carro ancho)
Precio · consultar
Consultar →
Genérico

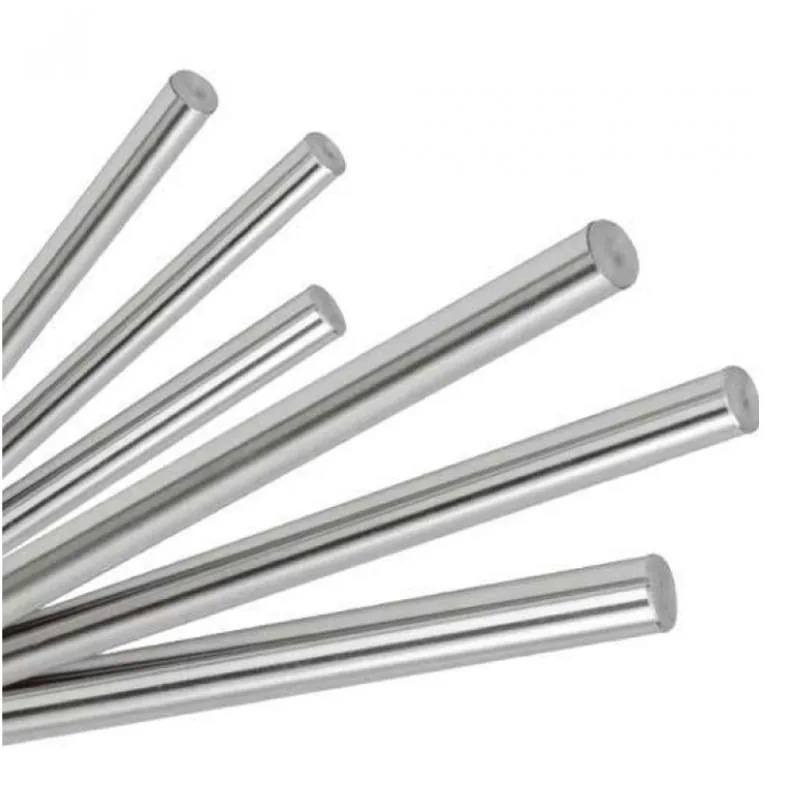

Riel SBR + soporte continuo
Riel cilíndrico cromado con apoyo continuo y patín cerrado. Económico para cargas medianas.
Diámetro12 / 16 / 20 / 25 / 30 / 40 / 50 mm
LongitudPor metro lineal — a medida
AplicaciónCNC económico, plotters, dosadoras
PatinesSBR-UU compatible
Precio · consultar
Consultar →
· 3 líneas
Tornillos a bolas recirculantes
Hiwin
Serie SFU (laminado)
Husillos a bolas laminados. Económicos, eficiencia alta, ideales para automatización general.
Diámetro12 / 16 / 20 / 25 / 32 / 40 / 50 mm
Paso5 / 10 / 16 / 20 / 32 mm
PrecisiónC7 (estándar) · C5 (alta)
AplicaciónCNC, automatización, posicionadoras
TuercaSimple o con precarga doble
Precio · consultar
Consultar →
Hiwin
Serie G (rectificado)
Husillos rectificados de alta precisión y baja vibración para máquinas-herramienta de precisión.
Diámetro8 – 80 mm
PrecisiónC3 / C5 / C7
Repetibilidad± micras según grade
AplicaciónMáquinas-herramienta de precisión, rectificadoras
Precio · consultar
Consultar →
TBI Motion
Serie SFU / SFK
Alternativa económica a Hiwin SFU. Equivalente directo en dimensiones y precisión.
Diámetro12 / 16 / 20 / 25 / 32 mm
Paso5 / 10 mm
PrecisiónC7
AplicaciónAutomatización general, recambio Hiwin
Precio · consultar
Consultar →
· 4 líneas

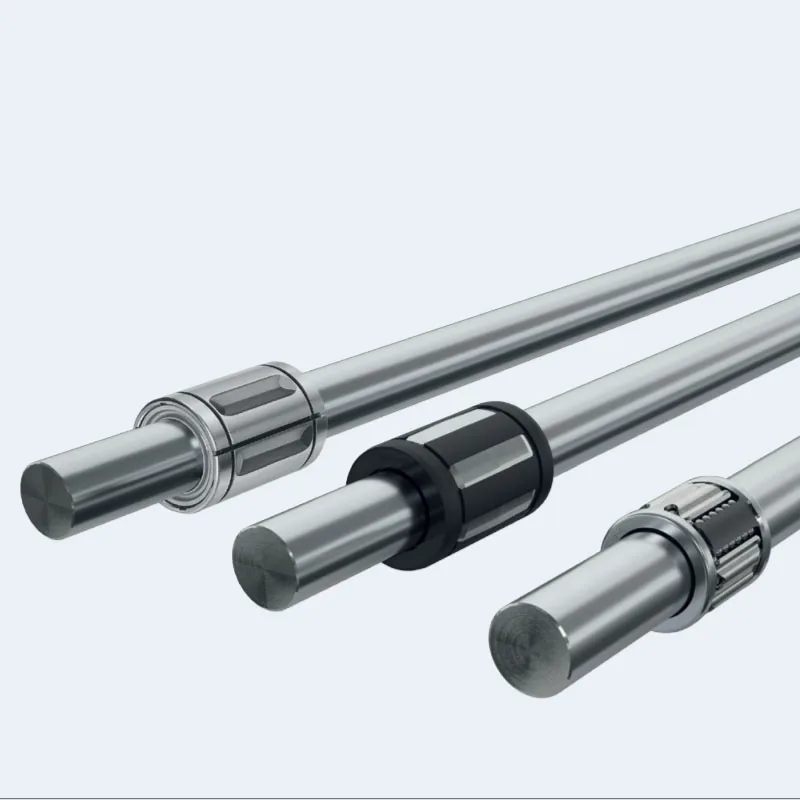

Rodamientos lineales
Genérico
Casquillos lineales LM-UU
Rodamientos lineales de bolas tipo LM para shaft cromado. Carga media, alta velocidad.
Diámetro interior6 / 8 / 10 / 12 / 16 / 20 / 25 / 30 / 40 / 50 mm
VariantesLM (estándar) · LME (métrico/europeo)
AplicaciónImpresoras 3D, CNC liviano, dosadoras
Precio · consultar
Consultar →
Genérico
Casquillos LM-LUU / largos
Versión larga del LM-UU. Mayor capacidad de carga y mejor distribución del esfuerzo.
Diámetro interior6 – 50 mm
LargoAprox. 2× LM estándar
AplicaciónCargas con momento, voladizos largos
Precio · consultar
Consultar →
Genérico
Carros completos SCS-UU
Casquillo lineal montado en housing de aluminio. Listo para atornillar al carro de la máquina.
Diámetro8 / 12 / 16 / 20 / 25 / 30 mm
MontajeAtornillado por arriba o por debajo
AplicaciónAutomatizaciones rápidas, prototipos
Precio · consultar
Consultar →
Genérico
LM-OP / LM-AJ
Casquillos abiertos (OP) para rieles SBR con soporte continuo. AJ ajustables para precarga.
Diámetro8 – 50 mm
VariantesOP (open) · AJ (adjustable)
AplicaciónRieles con soporte continuo SBR
Precio · consultar
Consultar →
· 2 líneas
Guías con roldanas
Sistema V
Guías con roldanas en V
Sistema de carros sobre rieles en V con roldanas excéntricas. Tolerante a polvo, partículas y desalineaciones.
CargaLiviana a media (según tamaño)
Tolerancia a entornoAlta — sin sellos sensibles
MantenimientoBajo — relubricación periódica
AplicaciónPackaging, cintas, ambientes hostiles, hornos
Precio · consultar
Consultar →
Hepco DTS
Riel + carro con roldanas
Sistema premium para cargas medias en ambientes contaminados. Rieles de acero endurecido.
CapacidadMedia — según tamaño de carro
VelocidadHasta 10 m/s
AplicaciónHornos, packaging, plantas alimenticias
Precio · consultar
Consultar →
· Acoples y fijación
Acoples y anillos de fijación
Genérico
Acoples de mandíbula (jaw)
Acoples elastoméricos con dos masas metálicas y arandela elástica. Estándar para acoplar motor + carga.
Bore6 / 8 / 10 / 12 / 14 / 16 / 19 / 24 / 28 / 38 mm
Par nominalSegún tamaño — hasta 100 Nm+
ToleranciaAngular y paralela moderadas
AplicaciónBombas, ventiladores, transmisiones generales
Precio · consultar
Consultar →
Genérico
Acoples helicoidales (beam)
Acoples de cuerpo sólido mecanizado con corte helicoidal. Zero-backlash, ideal para servos.
Bore3 / 5 / 6.35 / 8 / 10 / 12 / 14 mm
BacklashCero — torsión rígida
AplicaciónServos, encoders, control de posición
Precio · consultar
Consultar →
Genérico
Acoples Oldham
Compensan desalineación paralela. Disco central de plástico reemplazable.
Bore6 – 25 mm
CompensaciónParalela hasta 1 mm
AplicaciónCuando hay desalineación de ejes
Precio · consultar
Consultar →
Tollok / ETP
Anillos de fijación eje-cubo
Sistema de fijación sin chaveta. Apriete por presión radial entre eje y cubo.
Bore8 – 200 mm
Par transmitidoAlto — sin holgura
VentajaPosicionamiento angular preciso, sin chavetero
AplicaciónPoleas, engranajes, rodillos
Precio · consultar
Consultar →
